Regulador de carga solar MPPT de 12/24/36/48 V y 60 A para autocaravanas, yates, embarcaciones y sistemas de baterías fuera de la red.
Descripción del Producto
El controlador de carga solar MPPT gestiona la carga de la batería desde los paneles solares. Su módulo de seguimiento del punto de máxima potencia (MPPT) integrado detecta la tensión de salida de los paneles solares en tiempo real y realiza un seguimiento de los valores óptimos de tensión y corriente (VI), lo que permite al sistema cargar la batería con la máxima potencia de salida.
Utilizado en sistemas solares fotovoltaicos, coordina el funcionamiento de los paneles solares, las baterías y las cargas, y protege las baterías contra la sobrecarga y la descarga excesiva.
- Gracias a su avanzada tecnología de seguimiento de doble pico o de múltiples picos, cuando el panel está sombreado o parte de él está dañado, la curva I-V presentará múltiples picos, y el controlador podrá seguir registrando con precisión el punto de máxima potencia.
- El algoritmo de seguimiento de potencia máxima integrado, que ofrece una eficiencia de carga PWM un 20 % superior a la tradicional, puede mejorar significativamente la eficiencia de utilización de la energía de los sistemas fotovoltaicos.
- Tasa de seguimiento MPPT de hasta el 99,9%.
- Compatible con baterías de gel, baterías selladas, baterías abiertas, baterías de litio, etc.
- Modo de carga con limitación de corriente. Cuando la potencia del panel se sobrecarga y la corriente de carga supera la corriente nominal, el controlador reduce automáticamente la potencia de carga para que funcione con la corriente de carga nominal.
- Admite la identificación automática del voltaje de la batería.
- Indicador LED de fallos, indicador LCD de información anómala, lo que facilita al usuario la identificación del fallo del sistema.
- La pantalla LCD muestra los datos de funcionamiento y el estado del dispositivo, y permite modificar los parámetros del controlador.
- Protocolo MODEBUS estándar para satisfacer las necesidades de comunicación en diferentes ocasiones.
- Conexión Bluetooth externa, mediante aplicación móvil, para visualizar la carga solar y el nivel de batería en tiempo real.
Parámetros del producto
(Nota: * n Cuando el voltaje del sistema es de 12 V, n = 1; Cuando el voltaje del sistema es de 24 V, n = 2)
| Nombre del parámetro | Parámetro |
| Modelo | GS-M4860N |
| Voltaje del sistema | 12V/24V/36V/48V Automático (FLD/GEL/SLD) Manual (Li/Usuario) |
| Pérdida en vacío | 12 mA (12 V), 10 mA (24 V), 8 mA (36 V), 6 mA (48 V) |
| Voltaje máximo de entrada solar | |
| Corriente de carga nominal | 60A |
| Potencia máxima de entrada del sistema fotovoltaico | 900W/12V 1800W/24V 2600W/36V 3200W/48V |
| Voltaje controlado ópticamente | 5V*n |
| Tiempo controlado por luz | 10s |
| Corriente de descarga nominal | 60A |
| Temperatura de funcionamiento | -35ºC ~ +45ºC |
| Clase de protección | IP32 |
| Peso | 3,0 kg |
| Modo de comunicación | RS485 (Modbus) |
| Altitud | ≤ 3000 m |
| Tamaño | 280*210*90 mm |
| Tipo de batería | FLD | CELÚLA | GEL (predeterminado) | USUARIO (configurable) | ESO (configurable) |
| Igualación voltaje de carga | 14,8 V*n | 14,6 V*n | — | Predeterminado:GEL | — |
| Aumentar voltaje de carga | 14,6 V*n | 14,4 V*n | 14,2 V*n | Predeterminado:GEL | Valor predeterminado 14,2 V*n |
| Flotante voltaje de carga | 13,8 V*n | 13,8 V*n | 13,8 V*n | Predeterminado:GEL | — |
| Aumentar el voltaje de retorno de carga | 13,2 V*n | 13,2 V*n | 13,2 V*n | Predeterminado:GEL | — |
| Sobredescarga voltaje de retorno | 12,6 V*n | 12,6 V*n | 12,6 V*n | Predeterminado:GEL | — |
| Sobredescarga Voltaje | 11,1 V*n | 12,6 V*n | 12,6 V*n | Predeterminado:GEL | Valor predeterminado 11,1 V*n |
| Temperatura compensación coeficiente | -3mV/2V/℃ | -3mV/2V/℃ | -3mV/2V/℃ | Predeterminado:GEL | — |
Diagrama esquemático

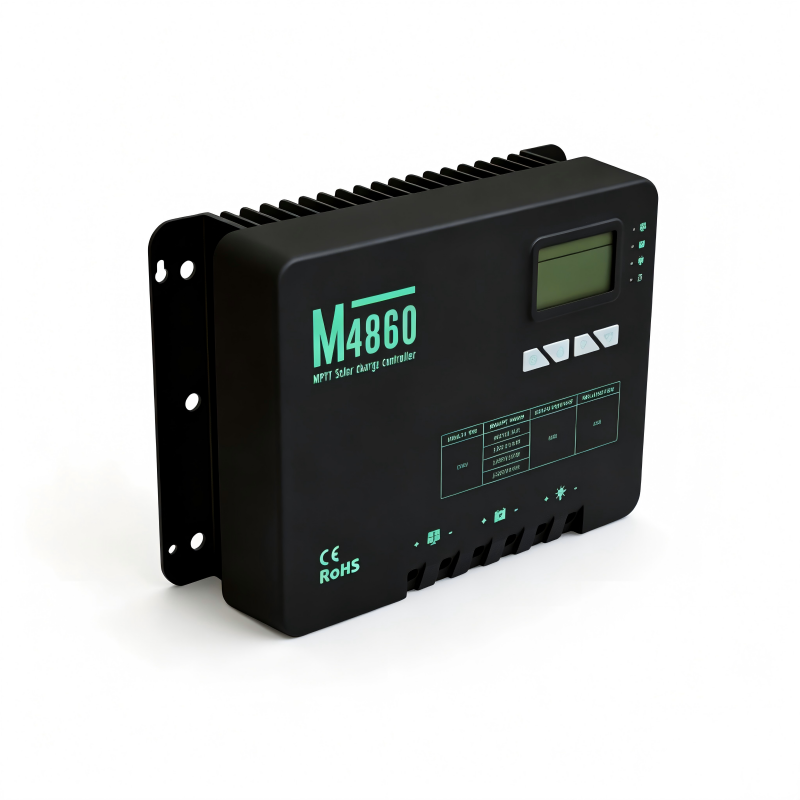

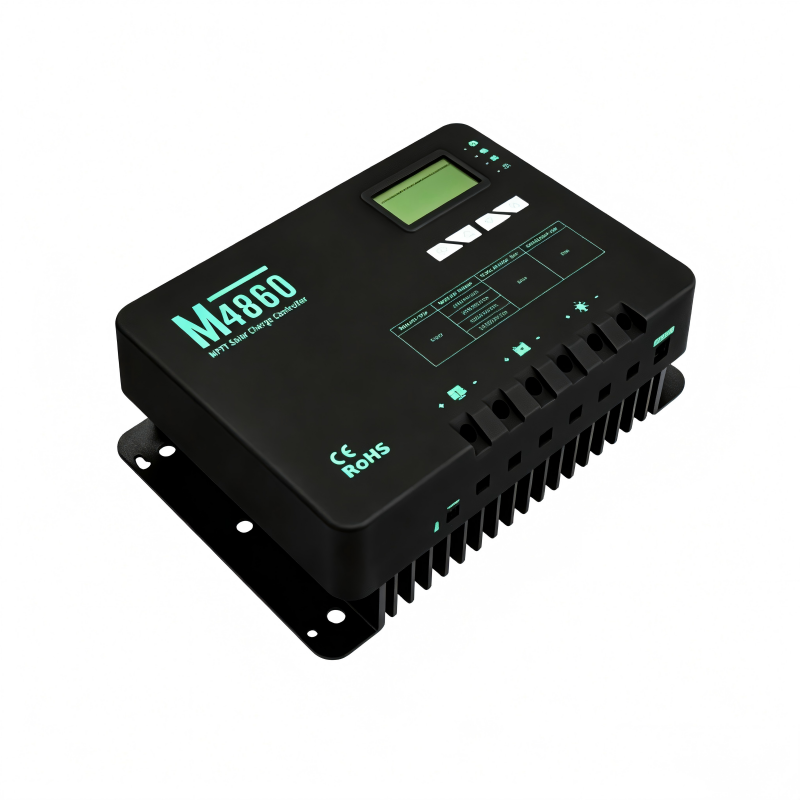

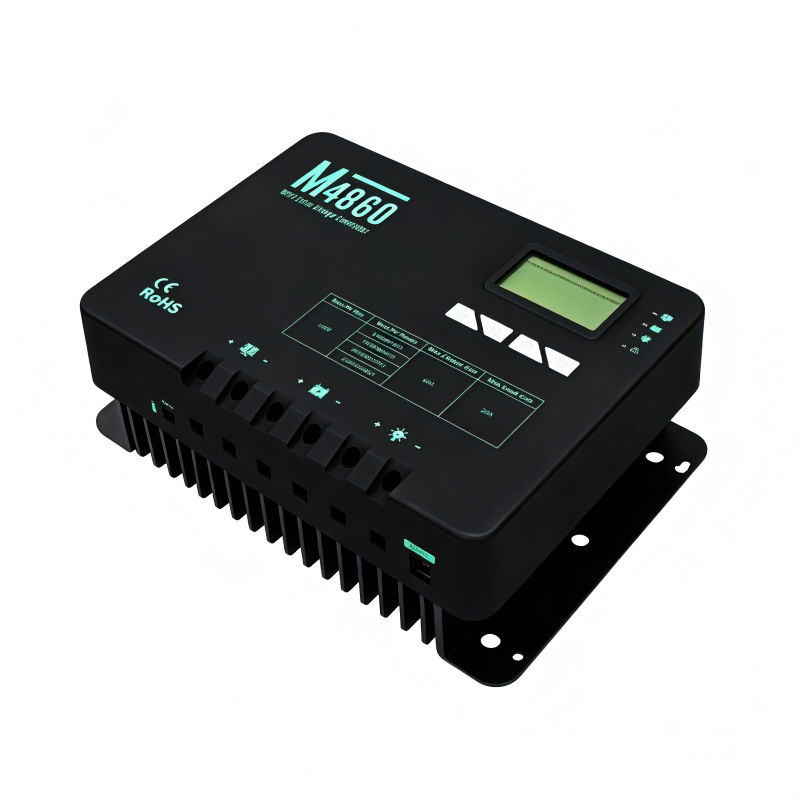

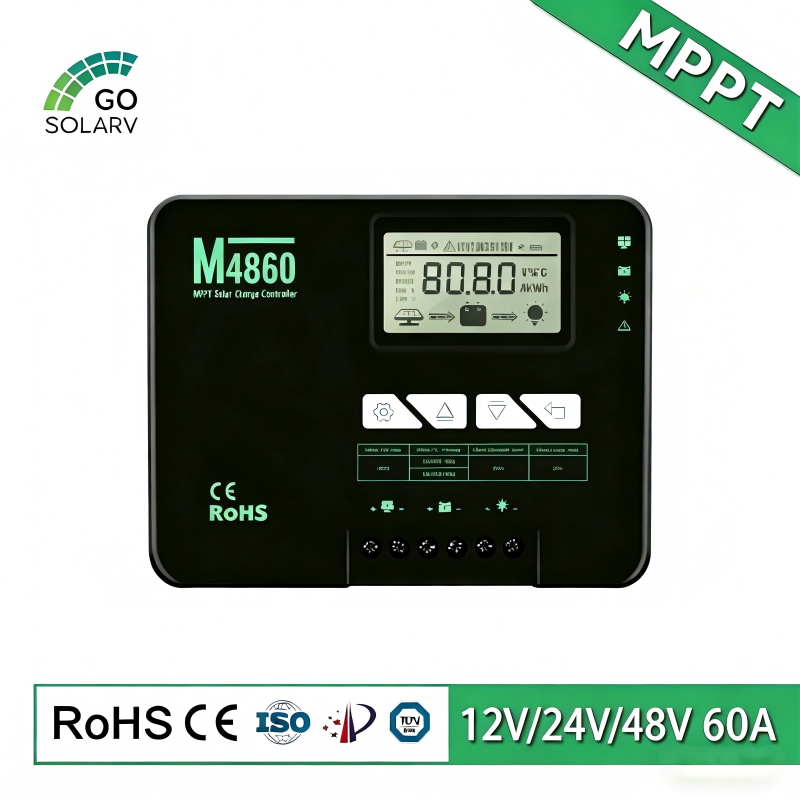

Exhibición de productos
Información relevante
Las dos principales rutas técnicas para los controladores de carga solar son PWM y MPPT, con principios de funcionamiento distintos. Los controladores PWM regulan la corriente de carga mediante el encendido y apagado rápido de circuitos analógicos o digitales con un ciclo de trabajo fijo. Su lógica principal consiste en forzar que la tensión del panel fotovoltaico se ajuste a la tensión de los terminales de la batería, igualando así ambas tensiones. Como resultado, la pérdida de energía se debe principalmente al desperdicio de tensión sobrante. Por el contrario, los controladores MPPT incorporan un circuito de conversión CC-CC. Estos monitorizan la tensión y la corriente de los módulos fotovoltaicos en tiempo real, rastrean el punto de máxima potencia en la curva I-V mediante algoritmos especializados y ajustan dinámicamente la tensión y la corriente de salida. Este diseño permite a los controladores MPPT convertir eficientemente la máxima potencia de los módulos fotovoltaicos en energía utilizable para las baterías, transformando la tensión sobrante en corriente de carga adicional y, por lo tanto, logrando una mayor eficiencia en el aprovechamiento de la energía.
